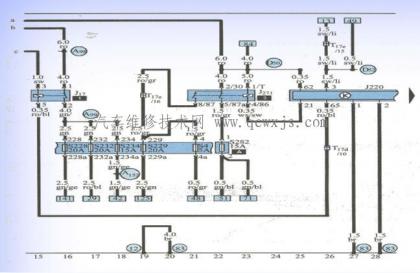

了解大众车型电路构成
1)外线部分 在图上以粗实线画出，集中在图的中间部分。每条线上都有导线的颜色、导线的截面积的标注（原厂图）。线端都有接线柱号或插口号表示其连接关系。
2)内部连接部分 内部连接部分在图上以细线画出。这部分连接是存在的，但线路是不存在的。这种标示线路是为了说明连接关系。同时，使电路图更加容易理解。
3)电气元件部分 电气元件在图中用框图辅以相应的标号表示。每一个元件都有一个代号。电气元件的接线点都用标号标出，标号在元件上可以找到。上图左上方燃油泵继电器J17四个接点的标号为1、2、3、5。
4)继电器、熔丝及其连接件部分 图中还有继电器标号、继电器盘上插接件和连接件、熔丝座标号及熔丝容量等。熔丝容量用不同的颜色加以区别。车上的大部分继电器和熔丝都安装在保险丝／继电器盒内。几乎全部主线束均从继电器盘背面插接后通往各个用电器。
5)电路连接序号 图中最下方的数字是电路连接序号，这一标号只是制图和识图的标记号，数字的大小没有实际的物理意义，它的作用一是可顺序表达整个车的全部电路内容，便于表示每一部分的相对独立及相互联系；一是便于反映在一部分电路图中难以表达的接线部分

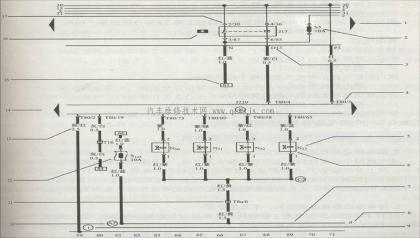

看懂大众汽车电路图符号含义 1—三角箭头：表示下接下一页电路图。 2—保险丝代号： 图中S5表示该保险丝位于保险丝座第5号位，1 0A。 3—继电器板上的插头连接代号：表示多针或单针插头连接和导线的位置，例如D13表示多针插头连接，D位置触点13。 4—接线端子代号：表示电器元件上接线端子数／多针插头连接触点号码。
5—元件代号：在电路图下方可以查到元件的名称（如N33) 。 6—插头连接：例如T8a/6表示8针a插头触点6。 7—导线的颜色和截面积: 例如棕／红，2.5平方毫米 8—指示导线的去向： 框内的数字指示导线连接到哪个接点编号。 9—继电器位置编号： 表示继电器板上的继电器位置编号。 10—继电器板上的继电器或控制器接线代号： 该代号表示继电器多针插头的各个触点。例如：2/30表示：2为继电器板上2号位插口的触点2，30二继电器／控制器上的触点30。

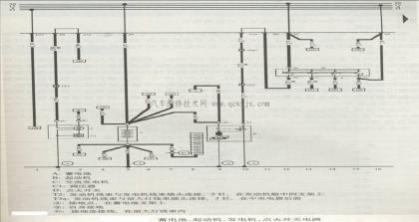

大众车型线路分析 (1)蓄电池 蓄电池在电路中用A表示，负极搭铁，接地点②表示在蓄电池支架上，⑨表示自身接地。从蓄电池负极至车身的这条搭铁线较粗，截面积为16.0mm2.蓄电池的另一条接地线用B1表示，在前大灯线束内，导线为6.0mm2的棕色线。还有三条接地线分别是4.0 mm'2和2.5mm2的棕色线，并分别与线路编号147、99和97号相连。 蓄电池的正极与起动机接点30用粗线连接，是用来向起动机供大电流的。同时通过接点30用一条1Omm2的黑色线与3号位置连接。
(2)起动机 起动机用B表示.线路编号9. 10的细实线表示自身内部搭铁.接点50用4.0mm2的红色线与T2/2相连，并通过T3a/1与点火开关接点50相连，组成起动机电磁开关的控制电路，50端子通电，起动机即.起动机接点30的接线如前蓄电池接线所述。 (3)发电机 发电机用C表示。发电机电压调节器用Cl表示。线路编号为2的细实线表示自身接地。发电机的D+端子，通过接头T2/1与连接器D4接点相连，通过线路编号184位置接仪表板，经二极管后接点火开关。点火开关断开时D+端子无电，而B+端子为蓄电池电压。点火开关接通、发动机未起动时，D+端子得电，仪表板内的二极管正向导通，向发电机励磁绕组提供励磁电流，发电机报警灯点亮。发动机起动后，发电机发电，D+端子电压由发电机提供，进人自励，D十端子电位升高后，二极管截止，发电机熄灭。如果在行车中发电机报警灯点亮，说明充电系统有故障，应及时进行检修。 (4)点火开关 点火开关用D表示.开关有5个接点.接点15用0.5mm2黑色线连接198号位置，并用0.5mm2黑色线通过接点AB向点火系供电.接点P向停车灯供电.接点X用4.0mm2黑／黄色线连接到247号电路.接点星5n是起动机控制线。
小结 学习看汽车电路图，先从比较熟悉的车型入手，由简到繁、整理归纳、逐步深入，以至触类旁通。再按照一般电路图的读图要领，弄清了电路图的特点，读懂电路图就不难了。
