汽车检测与维修总结,汽车维修质量检验的步骤

（检查点火线圈、分火头、高压线及点火波形等）主要以替换方式来验证。

尾气分析。

（分析尾气的数据值和故障现象的关联）

六、压力/真空分析。

（正常57-71Kpa，怠速波动不应大于5Kpa）

七、温度分析。

（来验证和的关系，如排气各缸温差不大于100度，、传感器、空调系统及三元催化器的进排气温差等等，凡和温度相关联的）

八、电控、电脑电路的分析。

（使用万用表、模拟器、模拟在线信号，观察对比前后变化；及应用示波器检查各传感器和电脑之间的信号变化关系）

九、最基本的发动机常规检查又包括：
1． 检查点火正时。（正时枪、真空表来验证分析）
2． 检查怠速（是否符合原厂设定值）
3． 检查气缸压力（各缸压差是否一致）
4． 气缸的漏气率，可和真空表配合使用关联法分析）
5． 配气相位（可通过真空表来验证）
6． 排气背压（一般怠速不大于13.8Kpa，可通过真空表相关联来分析）
7． 检查火花塞、分火头、缸线是否符合规定数据）

8. 机油压力的检查（特别是有异常响声时）

十、氧平衡测试分析（针对EOBD系统）
这是进行发动机综合分析诊断的步骤，波形分析只是其中之一种方法；是当修理进行到较深层次时对维修的确认和验证

汽车发动机维修技术经验总结

发动机常规检查方法包括

检查点火正时（检查初始点火提前角）
检查方法：
1、对于电控发动机首先要给电脑一个检查点火提前角的信号，例如：丰田车系短接发动机检测诊断座中的E1与TE1；三菱4G64发动机要短接发动机旁的棕色圆形短路接头；来使电脑知道要进行点火初始提前的检查，对于491系列电控发动机可使用执行原件检测功能的点火提前角设为成固定值；这样做的目的是让电脑撤掉对点火提前角的适时调整，使其点火提前角固定在初始（固定）位置。
2、使用正时枪确定点火的提前角是否在规定位置（电脑显示值应和正时枪看到的发动机皮带轮处的正时标记的提前角一致；

3、关于检测结果一致说明正常；不一致说明存在基本调整不当，或机械损坏（如491—ME系列车型曲轴皮带轮滚键可通过此项方法检测出来）、装用不匹配部件（曲轴皮带轮装错）。

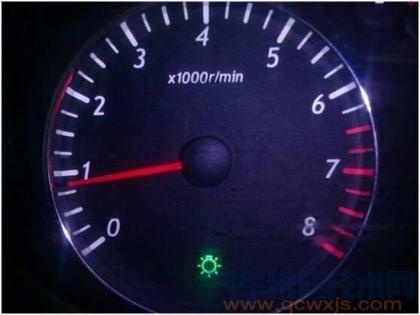

检查怠速

（一台发动机的正常运转离不开一个稳定且合乎标准的怠速）怠速反应着发动机诸多方面的问题；

检查方法：
1、可调式（700±50转／分钟）主要是通过螺钉调节，需要根据原厂维修手册资料；例如2RZ-E发动机、
2、不可调的（700±50转／分钟）为电脑的程序设定值，此间没有人为可调性。
3、怠速不稳、游车时必需检查点火正时基准位置必需正确，www.qcwxjs.com
4、怠速反应 ①、油压是否正常；
②、喷油是否正常；
③、点火正时提前角早、晚

真空度的检测

（真空度是反应一台发动机工作好坏的最直接、有效、可靠的数据之一）；

检查方法：使用真空表检测发动机进气歧管真空度的数值
1、把真空表接在后方，使发动机在正常状态下运转，读取真空度数值。
2、通过随意改变节气门开度检查真空度的变化，
3、真空表的应用点；www.qcwxjs.com
①、可准确判断气门损坏导致的关闭不严，（气门密封不良、轴卡滞、）
②、可较精确的判断点火早、晚；

③、可看配气相位的早晚，（针对4G22/20）系列可检查出配气相位（正常的为21英寸汞柱；17—19时说明有问题——进、排气凸轮轴的链轮和轴装配不符和，存在相对的位移现象）

检查、火花塞、高压线、分火头、分电器 高压线阻值
注：
1、每个车型应选用适合本车型的火花塞。冷型火花塞适用大功率高压缩比的发动机；（ 金杯不能用多极火花塞、金杯单点 装错火花塞会导致电脑损坏、三菱4G6463发动机不能装用BOSH火花塞）否则会导致高速熄火、收油门灭车，等想不到的故障。即火花塞不可混用否则会损坏、影想电脑及点火模块等部件。www.qcwxjs.com
2、检查火花塞的间隙（电子点火的火花塞间隙1.2mm），燃烧颜色、注意冷、热型火花塞的选用，测量缸线的阻值（经验：金杯单点电喷缸线电阻值小于8千欧姆可继续使用）；

3、检查分火头、分电器盖、是否存在烧蚀严重或漏电；有无进水、污物、传感器间隙不当、分电器轴磨损松旷、导致抖动及加速不良，方法主要靠观察；线圈不良导致无规律熄火可在发动机怠速运转时，使用工具轻轻敲击分电器本体使其震动观察对比前后状况，绝大多数可检查出来。

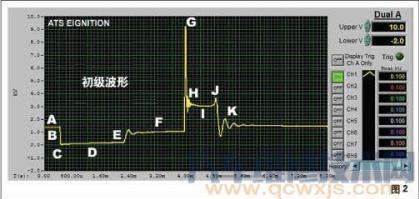

点火波形分析（使用专用工具点火示波器）
1、使用示波器对发动机的点火系统进行检查，其检查目的是观察发动机缸内的燃烧状况，发现并分析问题；
2、可进行初级、次级、点火波形测试，并进行点火并列波形（分析对比两个缸）、陈列波形（四缸对比）、来检查燃烧做功情况
3、点火波形可检查、高压线、火花塞、缸压、混合气浓稀、高压漏电波形会低；
以上检查较准确且不部件，较快速；但对检测维修人员要求较高水平。

六、检查气缸压力

缸压正常与否是一个发动机能否正常工作的首要条件；

检查方法：
1、使用缸压表检查，电喷车缸压一般在10以上；491一般为11—12kg

2、缸压不足时为区分故障点：可在活塞缸桶内注入少许机油来验证区别是气门、还是活塞环的问题。

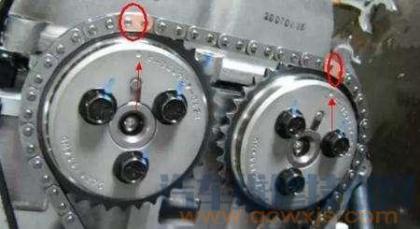

七、配气相位的检测：

（用曲轴转角表示近、排气门的开、闭和持续的时间，称配气相位。）其表示的是进气门、排气门和曲轴的相互位置关系）

影响因素：
1、配气机构零件的制造偏差；或经过修磨精度不够；
2、使用过程中的或变形，、
3、装配和调整不当

4、曲轴正时齿轮和凸轮轴正时齿轮（双凸轮轴的车型本身两个凸轮轴位置）因装配维修不到位导致相互位置不符合要求。例如：4G22/20系列发动机的正时装配要求极为严格

八、汽缸的漏气率

（能比缸压检查更准确的说明问题）

检查方法：
挂前进档拉手刹，通过火花塞孔注入压缩空气，听排气管、机油有无漏气声，接上压力表检查漏气量。
此法应用较少只在对发动机某缸，如气门关闭不严验证时使用，所测汽缸必需气门全闭，活塞处于上止点。

九、排气背压检测

（检测排气管的排气压力）使用专用工具；应用时机为：以上所有检查无时，出现不好着车，加速无力时。

氧传感器卸下→加装排气背压表。 2000转：排气背压(15kpa)
现象：

原因：可能是三元催化器或消声器堵塞。

验证方法：
（1）、A 将真空表连在进气歧管上，使发动机高速3000r /min运转
B 迅速降低转速
C 没有受阻，真空计将随节气门关闭而迅速增加，而后固定在一个正常值
受阻，真空计指针显示不出真空度的增加。
（2）、A 在排气管氧传感器孔处安装燃油压力表（代用排气背压表）
B 正常怠速不超过13.8kpa 2000转时背压不超过20.6kpa大约0.2Kg/cm2

十、尾气分析（使用尾气分析仪检查尾气排放）
CO值：高混合气太浓、可根据火花塞分析积碳颜色，
HC值：高分析断火（高压电）进排气门关闭不严 CO↓HC↑典型 混和气过稀，（没有燃烧）；

NOx值：氮氢化合物高，燃烧好加装三元催化、EGR阀，（废气再利用降低燃烧温度 ）

冒白烟：燃烧废气中含水分过高。可能原因气缸缸垫损坏；或排气管有水（对于刚大修过的，缸垫坏烧水的）需要运转一段时间再做测试。

冒蓝烟：原因烧机油，活塞环密封不严，利用缸压检查区分；对于大修过的车，因缸筒装配时的原因，会短时间内烧机油，此为正常，但每次着车都在着车瞬间冒蓝烟这时可能是气门导管渗机油；可采取拆检火花塞来分别区分；

对冷却液异常损耗、缸垫损坏、可在水箱加水口处检测HC值的方法来验证故障点； 水箱处检查HC值；经验：在用车一般不大于100ppm；在急加油收油时检测到HC值如超过200ppm以上说明有汽油混合气进入水箱，可判断缸垫及相关部件损坏。希望大家好好应用此发动机检测方法；它将会给您带来极大便利。
