当车辆的载荷发生 变化时，前照灯光束的照射位置也随之发生变化，因而不能适当地 照 亮 前方 路 面。前照灯光束调整控制就弥补了普通前照灯的这一缺陷。
前照灯光束调整机构
执行器由电动机和机构组成，在进行光束轴线调整时，执行器 驱动调整 螺钉 正反向旋转，使调整螺 钉左 右 移动并 带动 前 照灯以 枢 轴为 中心摆动，实现前照灯光束的调整。

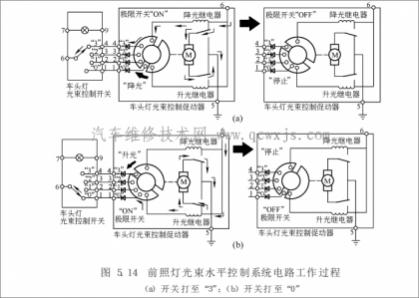

图 ５．１４ 是前照灯控制系统电路。
前照灯光束调整控制工作过程
（１） 降低光束例如，光束控制开关打至“０”时，见图 ５．１４（ｂ）。 电 流从灯光束控制 执行 器（促 动器） 端子 ６→ 升光继电器线圈→ 执行器 端子 １→ 光 束控制开 关端子 １→ 光束控制开关端 子 ６→ 接地 构成回路，前照灯升光继电器闭合。
于是电 流从执 行器 端子 ６→ 前 照灯 升光 继电器 → 电 动机 → 前 照 灯降光→ 执行器端子 ５→ 接地构成回路，电动机工作使前照灯升 高。 转过一定 角度，限位开关工作，执行器端子 ６ 与 １ 断 开，前照灯升高 继电 器断 开，前照 灯光 束停 留在 “０”的 水 平位置上。
