适用车辆
蒙迪欧-汽车（起始VIN：LVSFBFAF67F000394；生产日期：2007年10月5日。截止VIN：LVSHBFAF29F080479；生产日期：2009年7月26日）、汽车（起始VIN：LVSFFSAF57F004305； 生产日期：2007 年10 月5 日。截止VIN：LVSHFSAFX9F011309；生产日期：2009年7月26日）。

故障现象

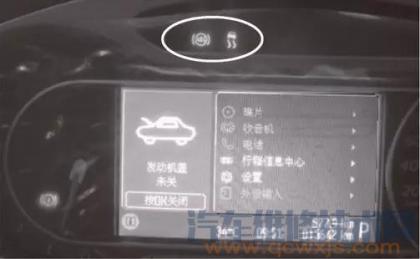

部分车辆的ABS （防抱死制动系统）泵电机电刷材料不符合要求，导致ABS泵电机失效。故障发生时，ABS及手动刹车警示灯常亮，如有配置ESC （电子车身动态稳定系统，也叫ESP），ESC警示灯也会一同常亮（下图），ABS及ESC功能失效，车辆拥有的正常制动功能及EBD（电子刹车制动力分配系统）功能不受影响。

维修步骤
步骤1：将车辆举升到举升机上并拆卸四个车轮轮胎。

步骤2：拆卸空气滤清器、谐振器、总成及其底座。



步骤3：拆卸ABS模块总成（带支架和制动油管）。过程如下：

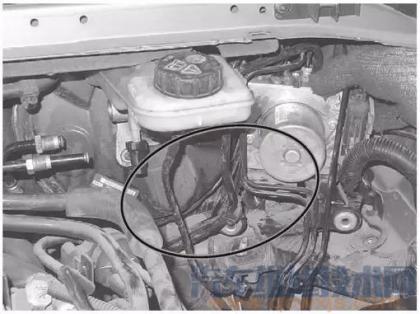

01 松开连接总泵主动腔（DK）/从动腔（SK）的两个油管管接头，见下图。


02 松开左前（FL）油管的过渡管接头。

03 松开左后（RL）油管的过渡管接头，松开右后（RL）油管的过渡管接头。

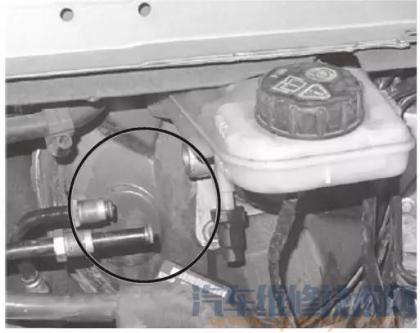

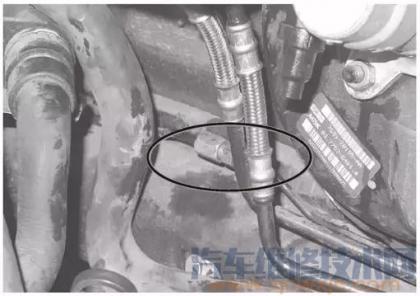

04 松开右前（RL）油管与软管连接的过渡管接头，见下图。

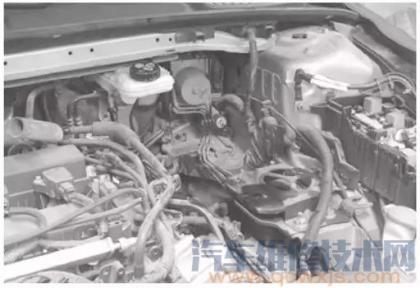

05 拔下ABS模块的线束（插头），其接插面向下摆放，松开ABS支架的安装螺钉，见下图。


06 将ABS模块总成（带支架和制动油管）从发动机舱中取出，然后摆放在洁净的工作台上。用风枪将ABS模块表面的制动液吹干净，然后拆下ABS模块支架和制动油管。

步骤4：更换HCU。过程如下：

01 松开ECU 的安装螺钉。

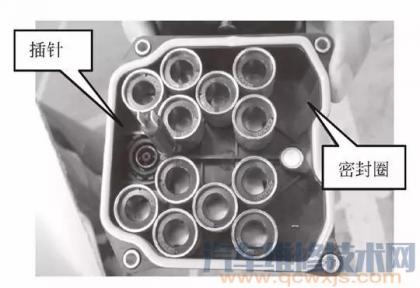

02 取下ECU 并检查密封圈。如果密封圈破损变形则需要更换新零件，如果有杂质则需要清洁表面。

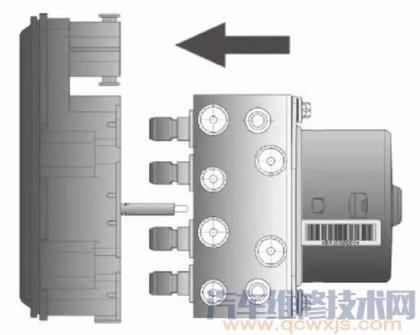

03 将插针完全对正插孔后装上新HCU，拆装方向必须与电机轴向平行。



04 安装新的ECU 安装螺钉，在对角预紧后再用对角拧紧。安装时分两次十字交叉旋紧：第一次转矩为1N·m±0.5N·m；第二次转矩为2.9N·m±0.7N·m。

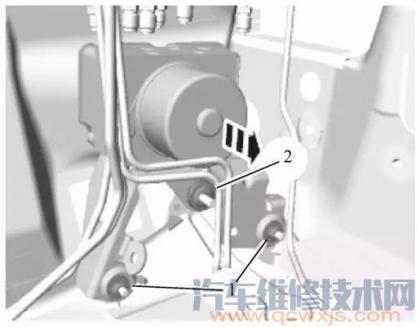

05 如下图所示将ABS模块支架到ABS模块上，扭矩为9N·m。

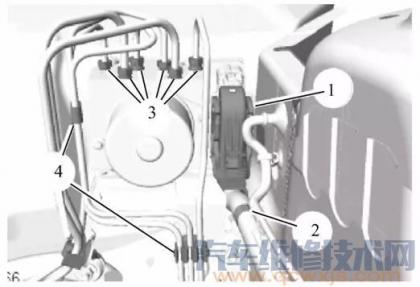

06 如下图所示，将各ABS制动油管连接到ABS模块上并紧固，转矩：18N·m。


07 如下图所示将ABS模块总成安装到车辆上，转矩：9N·m。


08 装配蓄电池总成、空气滤清器和谐振器。

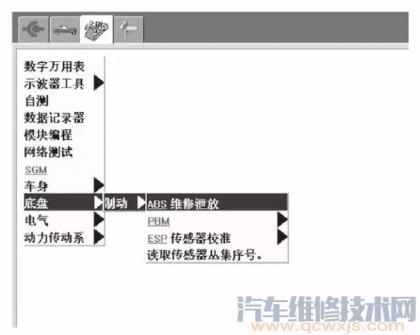

09 ABS模块安装完成以后的排空处理：先加注制动液，再手动进行预先排空处理，最后再进行IDS处理（如下图，若缺，则需继续加注制动液）。

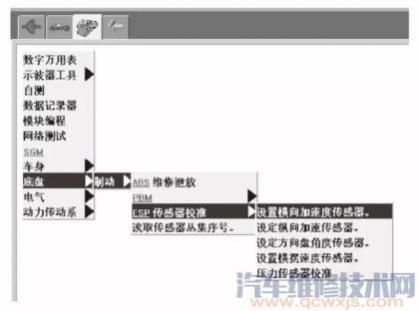

10 装配轮胎放下车辆，带ESC功能的ABS模块需要利用IDS对ESC的相关传感器进行校准，见下图。


11 完成后在道路上进行试车，确保制动正常，且无等现象。如发现制动偏软，需重新进行制动的排空处理。


ABS
① 在松开各个制动油管管接头后，应马上用堵塞堵上各个管接头。
② ABS模块打开后，请确保清洁度。
③ 更换HCU 前，必须对ABS模块总成的外表进行清洁。
④ 必须使用新的ECU 安装螺钉，不得使用原来的 安装螺钉。
⑤ 在维修过程中，如果发现ABS模块或某个单独的HCU、ECU 单元受到外力（如撞击，跌落），该模块或控制单元不能继续使用。
⑥ 禁止其他液体（包括机油）和杂质附着在制动油管管接头的连接螺纹上；严禁其他液体（包括机油）和杂质渗入制动回路和制动油管中。
⑦ 无需利用IDS进行模块编程或者启动模块的操作。

⑧ 确保HCU/ECU 的结合面干净，严禁用清洁剂喷洒结合面，不要手触密封材料和密封圈。
